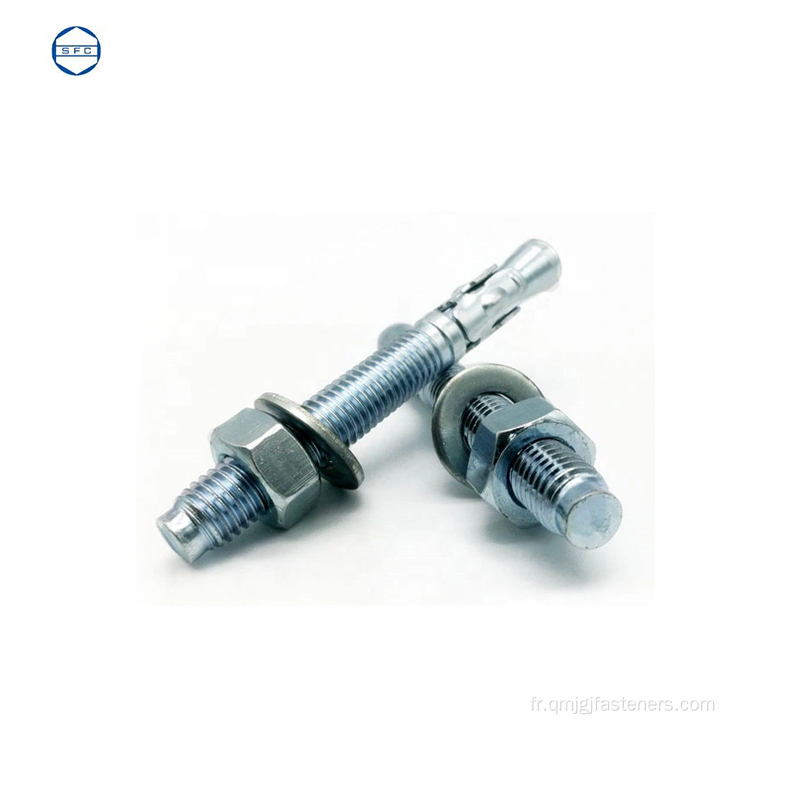

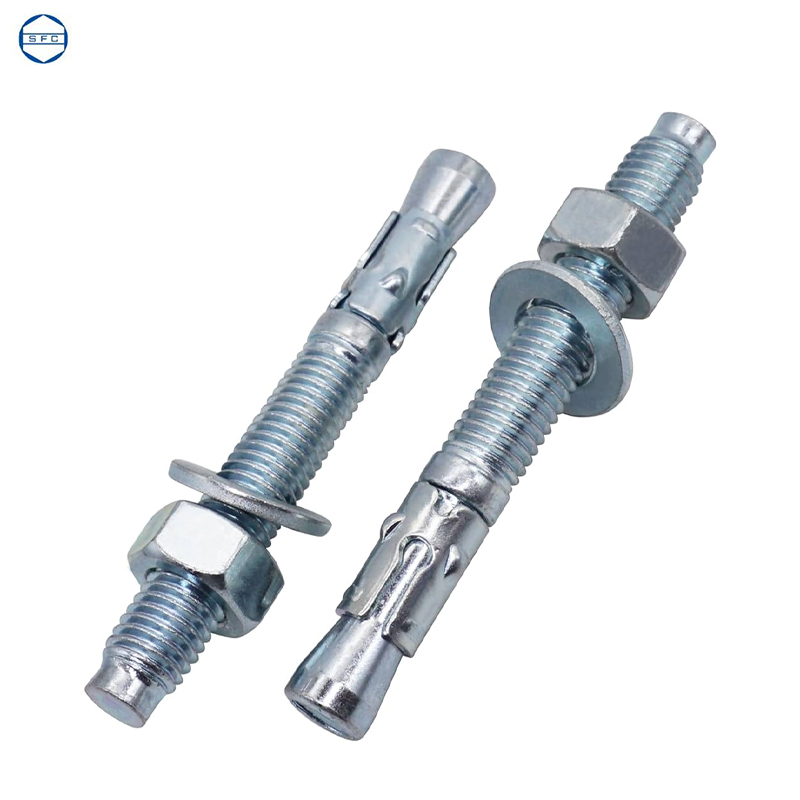

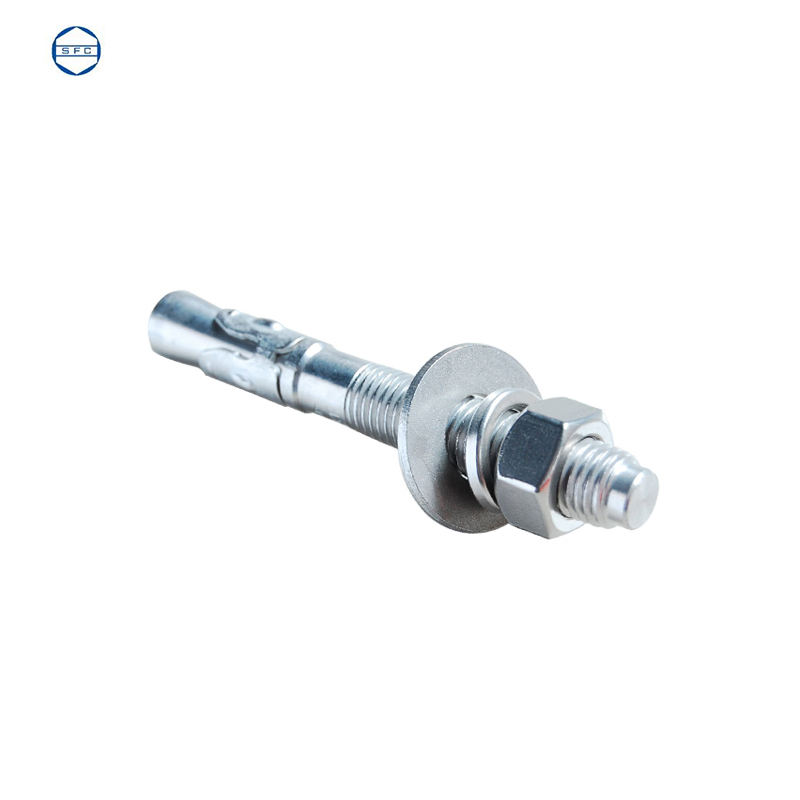

Les chevilles à goujon en acier zingué sont des fixations mécaniques utilisées pour ancrer solidement des charges moyennes à lourdes dans le béton. Elles se composent d’un goujon fileté, d’une bague d’expansion et d’un écrou, permettant une fixation fiable par expansion lors du serrage. Le zingage offre une protection contre la corrosion en milieu sec.

0.424 د.ت – 10.778 د.ت

Goujons d'ancrage

** Tableau de dimensions des chevilles a goujons en acier zinguée :

Ø Goujon (M) Ø forage (d₀, mm) Longueur totale L (mm) Profondeur de perçage h₁ (mm) Longueur filet (mm) Épaisseur max. à fixer (mm) Couple de serrage (Nm)
M6 6 40 – 100 50 – 110 ~25 5 – 10 10 – 15
M8 8 50 – 235 60 – 245 ~32 10 – 20 20
M10 10 60 – 235 70 – 245 ~47 15 – 40 40
M12 12 75 – 260 85 – 270 ~60 – 68 30 – 50 60
M16 16 90 – 260 100 – 270 ~80 50 – 95 120
M18 18 100 – 260 110 – 270 ~95 60 – 100 180
M20 20 100 – 260 110 – 270 — — 240
M24 24 Jusqu’à 260 — — — 250

** les avantages des chevilles a goujons en acier zinguée :

  • Fixation solide et durable :
    → Idéales pour charges moyennes à lourdes dans le béton plein.

  • Pose rapide et simple :
    → Installation par simple perçage, insertion et serrage (expansion immédiate).

  • Résistance mécanique élevée :
    → Forte tenue à l’arrachement et au cisaillement.

  • Polyvalence d’application :
    → Utilisées pour fixer : structures métalliques, consoles, platines, machines, garde-corps, etc.

  • Protection contre la corrosion :
    → Le zingage protège en milieu sec ou peu humide (usage intérieur principalement).

  • Disponible en plusieurs dimensions :
    → De M6 à M24, avec différentes longueurs pour s’adapter à l’épaisseur des pièces à fixer.

  • Bon rapport qualité/prix :
    → Solution économique par rapport à d’autres systèmes de fixation lourde.

SKU: N/A Category:
CHEVILLE

06X040, 06X055, 06X067, 06X085, 08X050, 08X065, 08X075, 08X080, 08X085, 08X090, 08X095, 08X100, 08X105, 08X120, 08X130, 08X135, 08X165, 10X060, 10X065, 10X070, 10X075, 10X080, 10X090, 10X100, 10X115, 10X120, 10X125, 10X140, 12X080, 12X090, 12X100, 12X110, 12X115, 12X125, 12X135, 12X140, 12X145, 12X160, 12X220, 14X100, 14X125, 14X140, 14X160, 14X180, 16X090, 16X100, 16X110, 16X125, 16X140, 16X145, 16X170, 16X175, 16X200, 16X220, 18X100, 18X125, 18X140, 18X160, 18X180, 20X100, 20X120, 20X130, 20X140, 20X160, 20X170, 20X180, 20X200, 20X220, 24X125, 24X170

Brand

SFC
