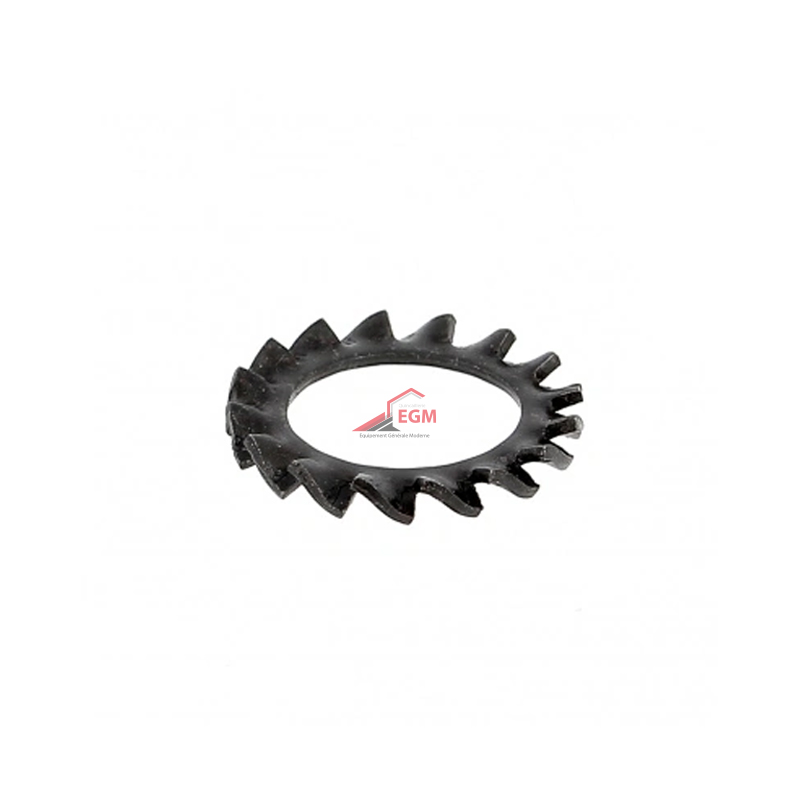

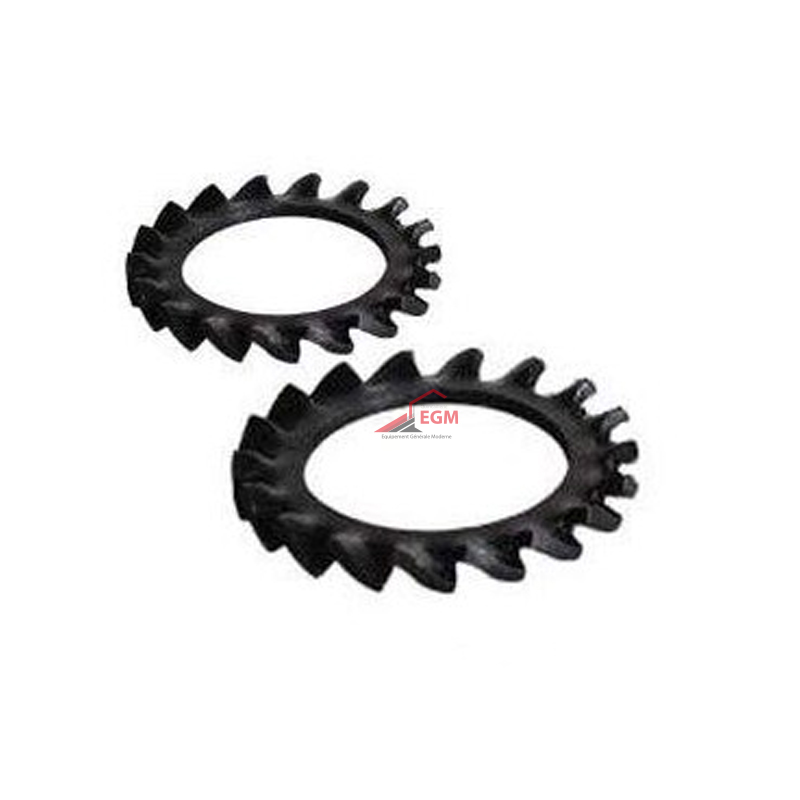

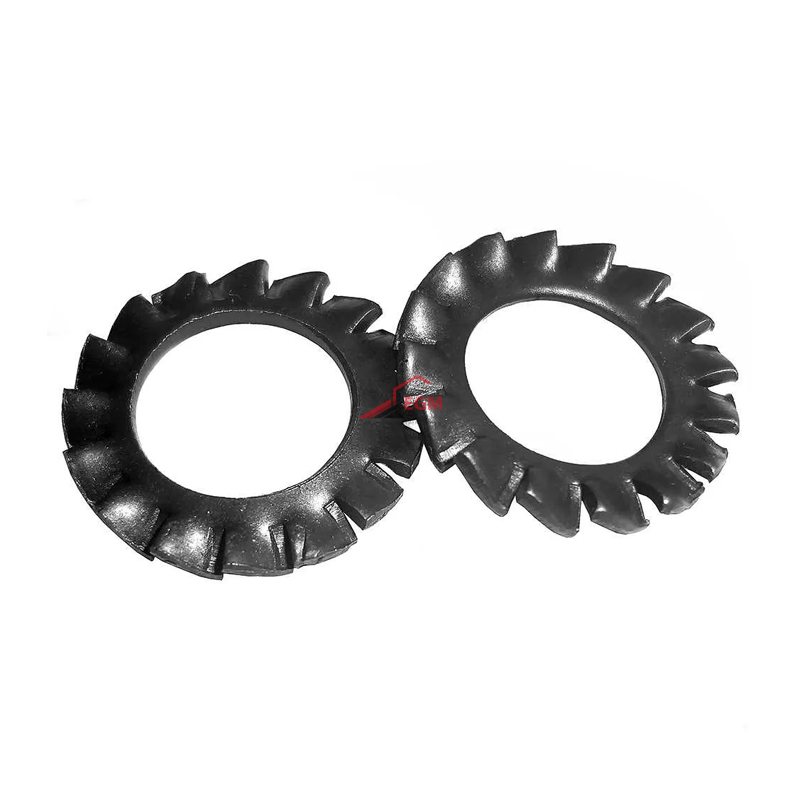

** Tableau de dimensions des rondelles éventail à denture extérieure noire – DIN 6798A :
| Diamètre de vis (M) | Diamètre intérieur (d1) mm | Diamètre extérieur (d2) mm | Épaisseur (s) mm | Nombre de dents |
|---|---|---|---|---|
| M4 | 4.3 | 7.6 | 0.5 | 12 |
| M5 | 5.3 | 9.2 | 0.6 | 12 |
| M6 | 6.4 | 11 | 0.7 | 14 |
| M8 | 8.4 | 14.2 | 0.8 | 16 |
| M10 | 10.5 | 18 | 1.0 | 18 |
| M12 | 13 | 21 | 1.2 | 20 |
| M14 | 15 | 24 | 1.4 | 22 |
| M16 | 17 | 28 | 1.5 | 24 |
| M18 | 19 | 30.5 | 1.6 | 25 |
| M20 | 21 | 33 | 1.6 | 26 |
| M22 | 23 | 36.5 | 1.7 | 27 |
| M27 | 26 | 42.5 | 1.9 | 30 |
| M30 | 29 | 46 | 2.0 | 32 |
** Avantages des rondelles éventail à denture extérieure noire – DIN 6798A :
-
Excellente fonction anti-desserrage :
Les dents extérieures mordent dans la surface de la pièce et sous la tête de la vis ou de l’écrou, créant un effet de blocage mécanique qui empêche les vissages de se desserrer sous l’effet des vibrations, chocs ou charges alternées.
-
Amélioration de la sécurité de l’assemblage :
Elle renforce la stabilité de l’assemblage vissé, en limitant les micro-mouvements indésirables entre les éléments.
-
Bon contact électrique (si requis) :
Les dents percent légèrement les oxydes ou revêtements superficiels, assurant ainsi un bon contact métallique, utile dans certains cas de mise à la terre ou de continuité électrique.
-
Finition noire esthétique et discrète :
Le traitement noir (phosphatation ou brunissage) donne un aspect mat, adapté aux environnements industriels ou applications nécessitant une finition visuelle discrète.
-
Protection modérée contre la corrosion :
La finition noire offre une résistance correcte à l’oxydation en ambiance sèche ou peu agressive. Elle est souvent utilisée à l’intérieur ou dans des environnements contrôlés.
-
Polyvalence d’usage :
Compatibles avec toutes vis métriques standard, ces rondelles sont largement utilisées dans :
-
la mécanique générale
-
l’électrotechnique
-
l’automobile
-
l’équipement industriel
-
-
Norme DIN 6798A : standardisation :
La conformité à la norme garantit des dimensions précises, une interchangeabilité entre fabricants et une fiabilité constante.
