VIS A TETE CYLINDRIQUE CHC ( BTR ) DIN 912 EN ACIER 12.9 ( PACK DE 100 PCS )

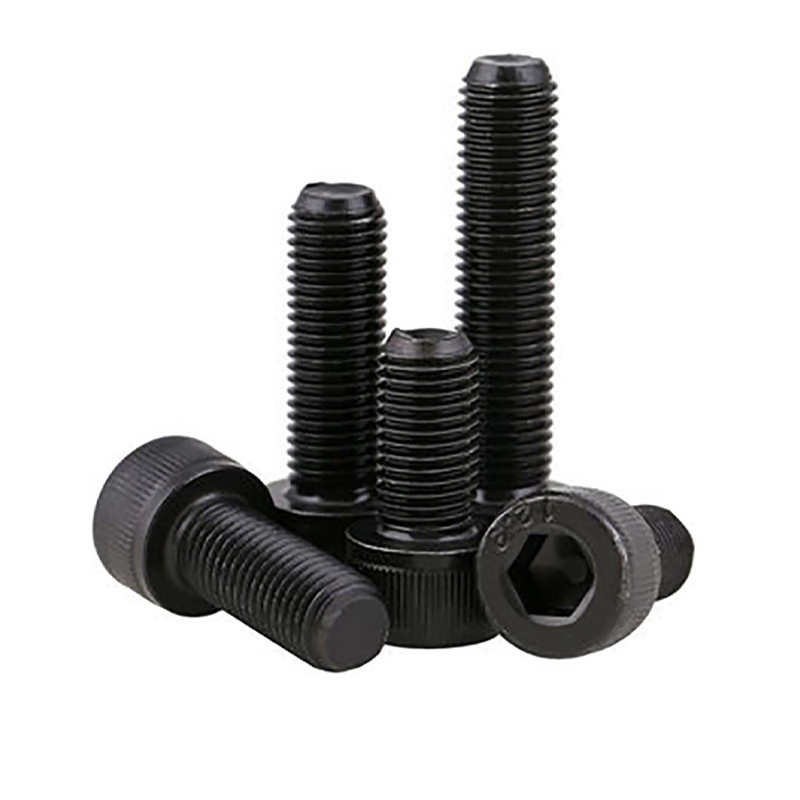

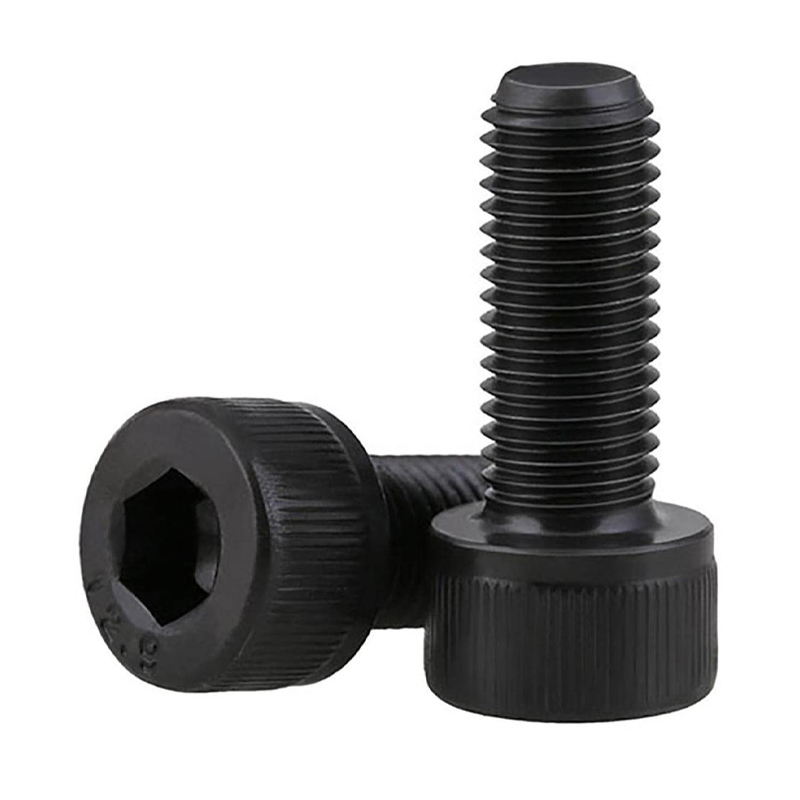

Les vis à tête cylindrique à six pans creux (CHC), aussi appelées vis BTR (pour « Borne à Tête Ronde »), conformes à la norme DIN 912, sont des vis à filetage métrique dotées d’une tête cylindrique avec un six pans creux intérieur permettant un serrage à l’aide d’une clé Allen.
La classe 12.9 désigne un acier allié trempé et revenu à très haute résistance mécanique, adapté aux applications exigeantes.

4.248 د.ت – 2,548.980 د.ت

Vis à métaux tête cylindrique six pans creux / Hexagon socket head cap screws

** Tables de dimensions des vis a tète cylindrique CHC ( BTR ) DIN 912 en acier 12.9 :

Filetage (M) Pas (mm) Ø Tête (dk) (mm) Hauteur Tête (k) (mm) Profondeur hexagone (t) (mm) Clé Allen (s) (mm) Longueurs standard (mm)
M3 0,5 5,5 3 2 2,5 6 – 50
M4 0,7 7 4 2,8 3 8 – 60
M5 0,8 8,5 5 3,5 4 10 – 70
M6 1,0 10 6 4 5 12 – 80
M7 1,0 11 7 4,5 5 14 – 90
M8 1,25 13 8 5,3 6 16 – 100
M10 1,5 16 10 6,4 8 20 – 120
M12 1,75 18 12 8 10 25 – 150
M14 2,0 21 14 9 12 30 – 150
M16 2,0 24 16 10,4 14 35 – 160
M20 2,5 30 20 13 17 40 – 180
M24 3,0 36 24 15,4 19 50 – 200
M27 3,0 40 27 17 22 55 – 220
M30 3,5 45 30 19 24 60 – 240
M36 4,0 54 36 22 27 70 – 260

** Avantages des vis a tète cylindrique CHC ( BTR ) DIN 912 en acier 12.9 :

 1. Très haute résistance mécanique :

  • Classe 12.9 = acier allié trempé et revenu.

  • Résistance à la traction ≥ 1220 MPa, limite d’élasticité ≥ 1100 MPa.

  • Idéales pour les assemblages soumis à de fortes contraintes mécaniques, vibrations, ou charges dynamiques.

 2. Entraînement sûr et puissant :

  • Empreinte six pans creux (BTR) = excellent couple de serrage.

  • Réduit le risque de ripage (comparé aux empreintes cruciformes ou plates).

  • Permet un montage/démontage rapide et fiable avec clé Allen.

 3. Tête compacte :

  • Tête cylindrique peu encombrante.

  • Peut être logée dans des alésages ou fraisages pour un montage affleurant ou semi-affleurant.

  • Solution idéale pour les espaces restreints.

 4. Précision et fiabilité :

  • Fabrication selon la norme DIN 912 / ISO 4762, assurant des tolérances précises.

  • Idéales pour les assemblages industriels exigeant précision, répétabilité et sécurité.

 5. Applications polyvalentes :

  • Convient à de nombreux secteurs : automobile, aéronautique, machines-outils, équipements lourds, constructions métalliques…

  • Adaptée aux montages permanents ou démontables.

 6. Sécurité accrue :

  • Moins de risque de cisaillement ou de rupture dans des conditions extrêmes.

  • Très résistantes aux couples de serrage élevés, ce qui évite les déformations prématurées.

   – À noter :

  • L’acier 12.9 n’est pas inoxydable → nécessite traitement de surface (brunissage, zingage…) en cas d’exposition à l’humidité ou agents corrosifs.

  • À ne pas utiliser avec des matériaux tendres (aluminium, plastique) sans rondelles, au risque d’écrasement.



SKU: N/A Category:
VIS

03×06, 03×08, 03X10, 03×12, 03×16, 03×20, 03X25, 03X30, 03X40, 04X08, 04×10, 04X12, 04×16, 04×20, 04×25, 04×30, 04×40, 04×50, 04×60, 04X70, 04X80, 05X08, 05X10, 05×12, 05×16, 05X20, 05×25, 05X30, 05X35, 05×40, 05×50, 05×60, 05×70, 05X80, 05X100, 05X120, 05X140, 05X150, 05X160, 05X170, 05X200, 06×10, 06X12, 06×16, 06×20, 06×25, 06×30, 06×35, 06×40, 06×50, 06×60, 06×70, 06×80, 06×90, 06×100, 06×120, 06X140, 06X150, 06X180, 08X10, 08×16, 08×20, 08×25, 08×30, 08×35, 08×40, 08×45, 08×50, 08×60, 08×70, 08×80, 08×90, 08×100, 08×110, 08×120, 08×140, 08×150, 08×160, 08X170, 08X180, 08X200, 08X240, 10X20, 10X25, 10×30, 10×40, 10×45, 10×50, 10×60, 10×70, 10×80, 10×90, 10×100, 10×120, 10×130, 10×140, 10×150, 10×160, 10×180, 10×200, 12×20, 12×25, 12×30, 12×35, 12×40, 12×50, 12×60, 12×70, 12×80, 12×90, 12×100, 12×110, 12×120, 12×130, 12×140, 12×150, 12×160, 12×170, 12×180, 12×200, 12×220, 14×30, 14×40, 14×50, 14×60, 14×70, 14×80, 14×90, 14×100, 14×120, 14×130, 14×140, 14×150, 14×180, 14×200, 16×30, 16×40, 16×50, 16×60, 16×70, 16×80, 16×90, 16×100, 16×120, 16×140, 16×150, 16×160, 16×180, 16×200, 16×220, 16×240, 16×260, 16×280, 18×40, 18×50, 18×60, 18×70, 18×80, 18X100, 18X120, 18X140, 18X150, 18X160, 18X180, 18X200, 20X40, 20X50, 20X60, 20X70, 20X80, 20×100, 20×120, 20X140, 20X150, 20X200, 22X50, 22X60, 22X70, 22X80, 22×100, 22×120, 22×140, 22X160, 22X180, 22X200, 24×40, 24X50, 24X60, 24X70, 24X80, 24×100, 24×120, 24×140, 24×160, 24×180, 24×200, 27X100, 27X120, 27X140, 27X160, 27×180, 27×200, 30×100, 30X120, 30X140, 30X160, 30X180, 30X200
